Harmuth CNC - Vertiform
Produktinformationen "Harmuth CNC - Vertiform"

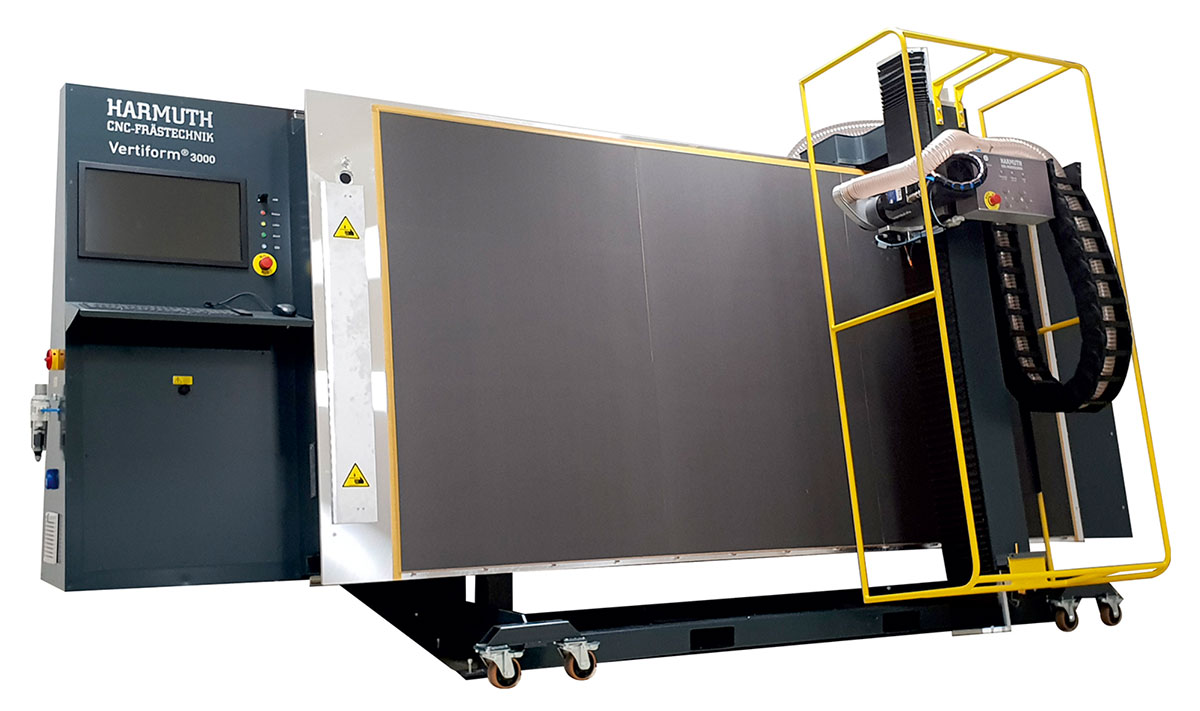

Die brandneue Vertiform® ist Europas erste und
wohl einzige Vertikalfräsmaschine. Sie vereint die Vorteile einer CNC-Portalfräse mit dem raumsparenden Konzept einer Plattensäge. Besonders für Werbetechniker und Kunststofftechniker dürfte diese neue Art zu fräsen interessant sein. Es lassen sich problemlos mit höchster Präzision Kunststoffplatten und Alu-Bleche verarbeiten.
Mit Fräsgeschwindigkeiten vom 10 m/min bei Kunststoffen
und bis zu 4 m/min bei Alu-Blechen lassen sich in kürzester Zeit Bauteile für Leuchtreklamen und Außenwerbeanlagen erstellen. Besonders in der Serienproduktion ist das ein unglaublicher Vorteil.
Die neue Vertiform® verfügt über einen von uns speziell entwickelten Sicherheitsbügel, der bei druckartiger Belastung auslöst und die schnell bewegliche Fräseinheit stoppt. Der Vakuumunterdruck wird über die Software ständig überwacht, so dass die Anlage bei zu schwachem Unterdruck in den „Halt-Zustand" geht. Für die manuelle Positionierung besitzt jede Fräseinheit eine spezielles Bedienfeld mit schneller und feiner Steuerung der Schrittweiten.
Produktmerkmale Harmuth Vertiform:
- Antriebe erfolgen über Kugelumlaufspindel bei der X-Achse werden die Muttern angetrieben, Y-und Z die Spindeln
- Antriebssystem Servo mit Multiturn-Absolutwert-System (Keine Referenzfahrt beim Start, Maschine kennt über den internen Absolutwertgeber immer die Position)
- Maschinenunterbau ist komplett aus Stahl Portal aus schwerem Aluminumprofil (40KG/m) für schwingungsfreies Fräsen
- Positioniergeschwindigkeiten X / Y bis 37m/min , Z 8m/min inkl. Steuerelektronik, Industriekomponenten „Beckhoff“ über EtherCat
- Vakuumtisch aus Guss Aluminium, plangefräst und ein „Schachbrettmuster“ in verschiedenen zustellbaren Bereichen ein gefräst, die Bereiche sind 500 x 1000 mm
- Der Frästisch ist standardmäßig als Vakuumtisch ausgeführt. Optional bauen wir Kundenspezifisch den Tisch auch mit T-Nuten oder Aussparungen

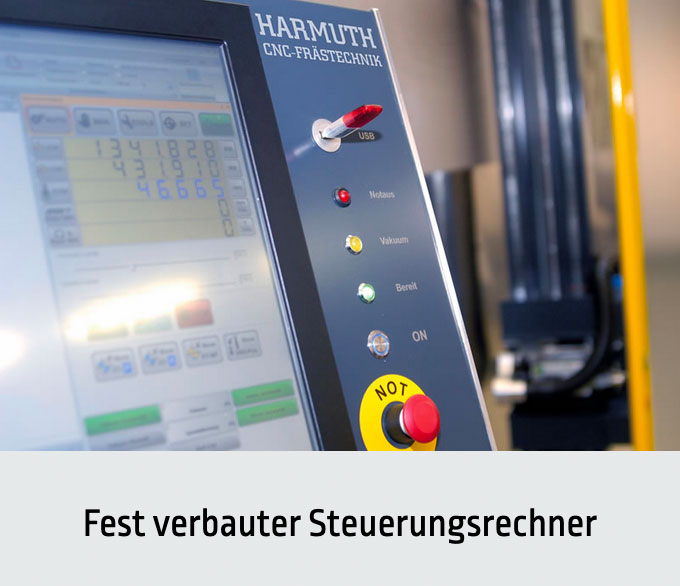

- Einfach zu bedienende CNC-Steuerungssystem von Penta-Tec
- Absaugvorrichtung
- Nivelliertaster zum Höhenvermessen des Tisches (Maschinentischkorrektur) Bedieneinheit an der Maschine, Taster zur automatischen Werkzeugvermessung, elektronische Vakuumüberwachung (bei zu wenig Unterdruck hält die Maschine an) Anschlusskabel
